Toyota Prius 1 Hybridakku

- Aufbau: 38 Module 6 Zellen mit 6.5Ah und 1.2V Nennspannung = 7.2 pro Modul, alle 38 Module haben 273.6V Nennspannung.
- Im Betrieb geladen eher zwischen ca. 1.3 - 1.4V also 296 - 319V
- Entladeschlussspannung 1V pro Zelle, bei 6*38 Zellen 228V
- Ladeschlussspannung 1.4V pro Zelle, bei 6*38 Zellen 330V
- Reichweite rein elektrisch ca. 5 km
- Laden der NiMh Akkus

Typischer Spannungsverlauf eines neuen Marken-NiMH-Akkus Größe AA bei ca. 1,1 Ohm Last.

Der Hybridakku des Prius 1 hat das Problem, dass der Elektrolyt aus den Zellen das Kupfer der Zellenverbinder korrodiert. Bis ca. 2005 wurde dieses Problem von Toyota mehr oder weniger kostenlos repariert. (Austausch der Verbinder und Abdichtung mittels einem speziellen Kit, welches an diesen Stellen alles recht verklebt…)

Man kann die Kontakte in einigen Stunden Arbeit selber reinigen (schleifen).
Danach sollte der Computer keinen Fehler mehr anzeigen, der durch zu wenig Strom bei schlechte Kontakte zustande kommt.

Bei einzelnen defekten Modulen tauscht Toyota den ganzen Akku (um 3000 Euro). Man kann aber aus gebrauchten Akkus (Unfallautos) oder den USA einzelne Module tauschen.


Akku abhängen

Laut einer Werkstatt: Zuerst den 12V Akku abhängen, dann 1 Minute warten, dann den Sicherheitskontakt hinten links abziehen, dann 10 Minuten warten (vermutlich bis Kondensatoren entladen sind), dann erst vorne links die Verschraubungen.

prius1_hybridakku_10.jpg prius1_akkuanschluss0.jpg

prius1_akkuanschluss1.jpg prius1_akkuanschluss2.jpg prius1_akkuanschluss3.jpg

Kontakte reinigen - Bilder

alle Beschreibungen in Fahrtrichtung gesehen. Bilder durch anklicken zu vergrössern.

:-/ !! Hochspannung - Gefahr !! :-\ Am besten eine Hand in der Hosentasche oder Elektriker Isolierhandschuhe, dann schliesst sich der Stromkreis nicht…

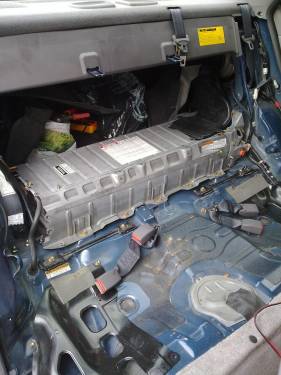

Bild 1: hinten links mit Sicherheitsstecker Bild 2: hinten Bild 3: links Öffnung für Lüftung Bild 4: vorne links Strom-Anschluss

prius1_hybridakku_01.jpgprius1_hybridakku_02.jpgprius1_hybridakku_03.jpgprius1_hybridakku_04.jpg


Bild 7: rechte Seite mit Elektrolytsicherheitsablaufanschluss Bild 8: geöffnet von vorne gesehen

prius1_hybridakku_05.jpgprius1_hybridakku_06.jpgprius1_hybridakku_07.jpgprius1_hybridakku_08.jpg


Bild 9: vorne links Anschluss Bild 10: hinten links abgezogener Sicherheitskontakt Bild 11: von hinten geöffnet Bild 12: Detail vorne links Korrosion der Kontakte

prius1_hybridakku_09.jpgprius1_hybridakku_10.jpgprius1_hybridakku_11.jpgprius1_hybridakku_12.jpg


Bild 13: vorne Bild 14: Detail vorne Bild 15: Ausbau Kontaktschiene, wenn die weg ist, ist es nicht mehr gefährlich Bild 16: hinten

prius1_hybridakku_13.jpgprius1_hybridakku_14.jpgprius1_hybridakku_15.jpgprius1_hybridakku_16.jpg


Bild 19: Diagnose / Messöffnung geöffnet

prius1_hybridakku_17.jpgprius1_hybridakku_18.jpgprius1_hybridakku_19.jpgprius1_hybridakku_20.jpg


Bild 19: Reinigung der Kontakte mit Dremel, Schleifpapier unter Wasser … am einfachsten sicher auf einer Bandschleifmaschine

prius1_hybridakku_21.jpgprius1_hybridakku_22.jpgprius1_hybridakku_23.jpgprius1_hybridakku_24.jpg

prius1_hybridakku_25.jpgprius1_hybridakku_26.jpgprius1_hybridakku_27.jpgprius1_hybridakku_28.jpg

Jetzt glänzt es wieder =)
