CityEl Relaisplatine

FIXME

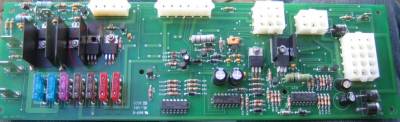

Hier ist ein Bild der Relaisplatine aus einem CityEl der Seriennummer SO5240, Erstzulassung 06.09.2002. Im Anschluss findet sich der Schaltplan. Wichtig hierbei ist, dass das Fahrzeug zwischenzeitlich als FactFour umgebaut worden ist. Vermutlich wurde im Zuge dessen die Modifikation mit der „fliegenden Diode“ und der aufgetrennten Leiterbahn durchgeführt. Wer Anmerkungen oder zusätzliche Info zu den Bauteilen hat, kann gerne eine email an ralfal(at)gmx.de schicken. Ich werde diese gerne einarbeiten.


rel_schalt_1.jpg rel_schalt_2.jpg

Neuere Version mit MOSFET-Schaltern:
